螺杆泵

　　螺杆泵依靠旋转的螺杆输送液体，具有结构紧凑、体积小、流量压力无脉动、噪声低、自吸能力强。对油(液)的污染不敏感、使用寿命长等优点；可以用来输送黏度较大或具有悬浮颗粒的液体，因此多用于石油、化工、食品工业等部门。

　　螺杆泵按其具有的螺杆根数可分为单螺杆泵、双螺杆泵、三螺杆泵、四螺杆泵和五螺杆泵。

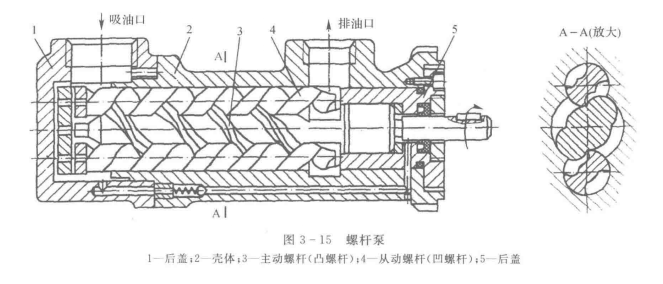

　　如图3-15所示为三螺杆泵的结构。在泵的壳体2内有3根互相啮合的双头螺杆，主动螺杆3是凸螺杆，从动螺杆4是凹螺杆。互相啮合的3根螺杆与壳体之间形成多个密封容积，每个密封的容积为一级,其长度约等于螺杆的螺距。当主动螺杆沿顺时针方向旋转(从轴端看)时，各密封工作腔沿着轴向从左向右移动。左端密封工作腔容积逐渐增大，进行吸油；右端工作腔容积逐渐减小，将油排出。螺杆直径越大，螺旋槽越深，排量也越大。
