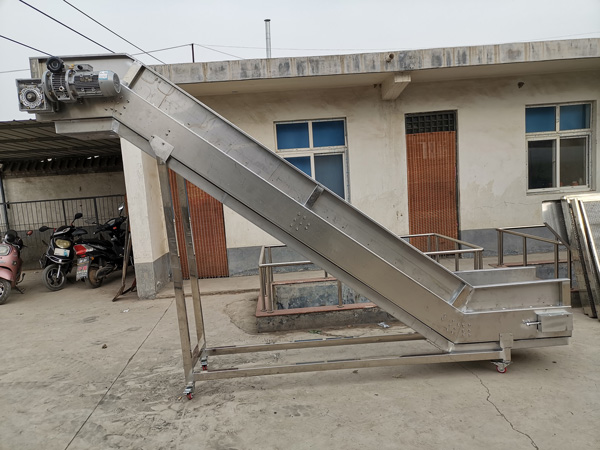

刮板式提升机

　　刮板式提升机适用于提升颗粒状及块状物料如玉米、蘑菇、桃子、桔子等果蔬原料。但不宜于输送腐蚀性大。粘附性大，坚硬和极脆又不允许破碎的物料，刮板提升机具有结构简单、重量轻，体积小、安装维修比较方便等优点。

　　主要技术参数：见表11. 14-12

　　产品结构：

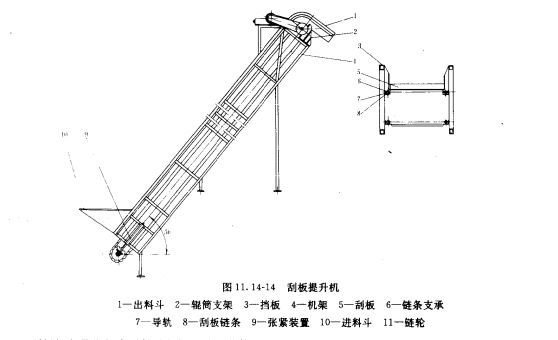

　　刮板式提升机由机架4，传动装置，链条8，刮板5，链轮11等组成，物料由输送带或人工均匀地加入进料斗10，由装在链条上的平板带动将物料向前输送，为防止物料下滑，每隔若干节距装一刮板，在刮板两侧装有挡板3，防止物料从两侧面落下，食品厂使用刮板提升机，倾斜角一般在30°~60°左右。

　　链条材料通常内外链板用45钢或45Mn2钢，销轴材料用35钢或45钢，均需调质处理。套简滚子用15钢或20钢，表面滲碳，淬火，也常用不锈钢制造。刮板材料多用扁钢或钢板加工而成，也常用不锈钢制造。
