小型刮板提升机

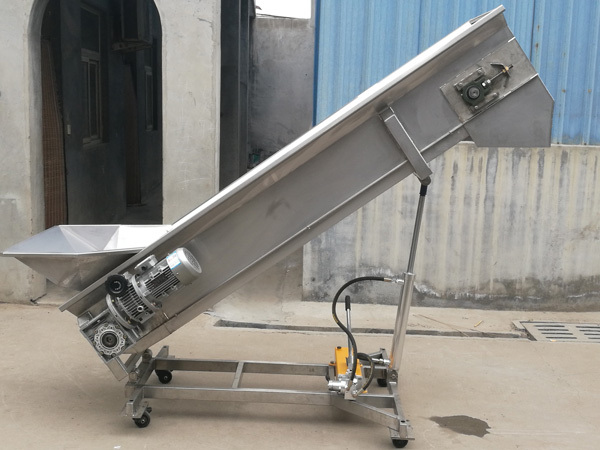

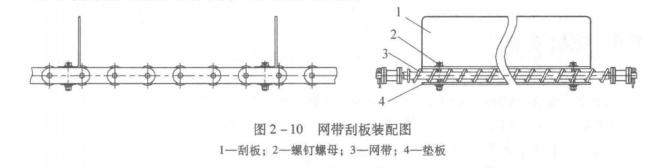

　　在网带输送机的网带上装配刮板后可作为提升机使用。网带上的刮板装配如图2 - 10所示。刮板采用不锈钢板制造，通常为L形结构，底部由螺钉螺母装配在网带上。刮板装配时，在网带下部需加装-块垫板，长度、宽度、厚度与刮板底部基本一致，拧紧螺钉螺母后，使刮板与垫板夹紧网带，起到加固的作用。

　　刮板的高度取决于输送果蔬的外形尺寸和提升角度两个参数，果蔬的外形尺寸大，刮板的高度应按比例增高；提升角度增加，刮板的高度也应相应增加。- .般情况下，常使用的刮板高度为30 ~ 100mm。刮板的安装位置是靠近支轴的位置，可使网带刮板刚性好，输送平稳。刮板的安装间距为链节距的倍数，根据输送物料的不同而异，并且与设计要求的输送量有关。在同样的输送速度下，刮板间距小则输送量大，反之则输送量小。

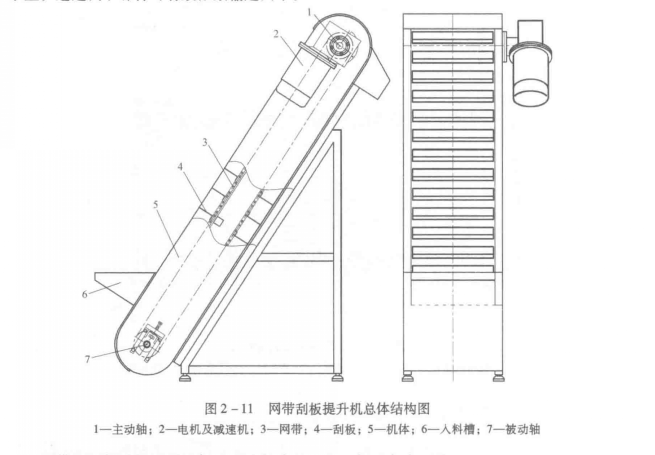

　　图2-11所示是网带刮板提升机的总体结构图。整机主要由主动轴1、电机及减速机2、网带3、刮板4、机体5、人料槽6和被动轴7组成。主动轴由直联式蜗轮蜗杆减速机驱动，通过链轮带动网带刮板运行，提升输送由人料槽进人的物料。被动轴安装在滑动轴承上，通过调节螺杆可有效张紧输送网带。

　　网带刮板提升机可用于提升角度较大的地方，提升角度可达75°。

　　当用于果蔬清洗后的提升时，应在网带刮板底部设计装配导水槽，使输送过程中果蔬沥落的水滴汇流至被动轴底部位置，由排水管导出。
