水平螺旋输送机

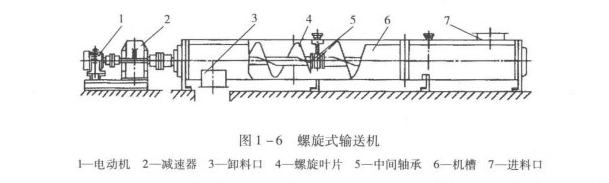

如图1-6所示,水平螺旋输送机由机槽、转轴、螺旋叶片,轴承及传动装置等主要构件组成。物料从一端加入,卸料口可沿机器的长度方向设置多个,用平板闸门启闭,一般只有其中之一卸料,传动装置可装在槽体前方或尾部。
螺旋输送机利用旋转的螺旋,将被输送的物料在封闭的固定槽体内向前推移而进行输送。当螺旋旋转时,由于叶片的推动作用,同时在物料重力、物料与槽内壁间的摩擦力以及物料的内摩擦力作用下,物料以与螺旋叶片和机槽相对滑动的形式在槽体内向前移动。物料的移动方向取决于叶片的旋转方向及转轴的旋转方向。为平稳输送,螺旋转速应小于物料被螺旋叶片拋起的转速。
(1)螺旋叶片

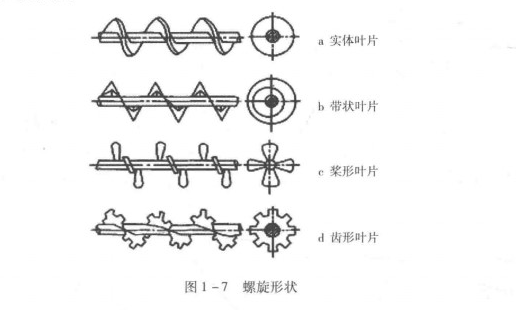

螺旋叶片的旋向通常为右旋,必要时可采用左旋,有时在一根螺旋转轴上一端为右旋,另一端为左旋,用以将物料从中间输送到两端或从两端输送到中间。叶片数量通常为单头结构,特殊场合可采用双头或三头结构。如图1 -7所示,螺旋叶片形状分为实体、带状、桨叶和齿形等四种。当运送干燥的小颗粒或粉状物料时,宜采用实体螺旋,这是常用的形式。运送块状的或黏滞性的物料时,宜采用带状螺旋。当运送韧性和可压缩性的物料时,则用桨叶式或齿形的,这两种螺旋往往在运送物料的同时,还可以进行搅拌、揉捏等工艺操作。
(2)转轴

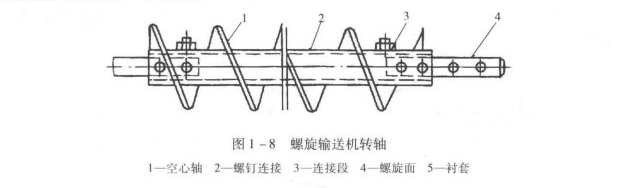

转轴有实心 和空心两种结构形式,其中空心轴质量轻,而且连接方便。根据总体长度,一般制造成2-4m长的节段,利用连接段插人空心轴的衬套内,并以穿透螺钉固定连接装配,如图1-8所示。
(3)料槽
料槽是由3-8mm厚的不锈钢或薄钢板制成的U形长槽,覆盖以可拆卸的盖板。料槽的内直径稍大于螺旋直径,间隙一般为6-9mm。
